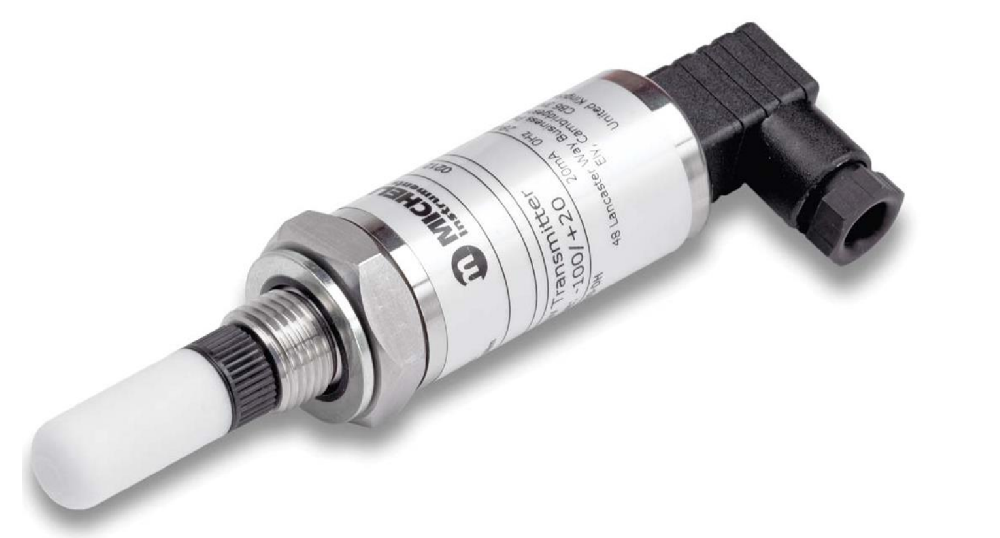

露点变送器EA2-TX-100-HD是一个 5/8”过程连接露点变送器。该产品的设计前提是便于使用，结合所有需要的功能，使安装和操作进入空气和气体管理系统尽可能简单。密析尔陶瓷水分传感器技术的变送器可校准到国际标准，并提供可追溯的校准证书。
亮点 应用
• 5/8” UNF 过程连接 • 液体水分检测
• 可测量露点或 ppmV 级水分含量 • 压缩空气
• 两线制供电回路连接 • 医用气体
• 坚固的 316 不锈钢外壳，防护等级 IP66 • CNG 气站
• 量程范围 -100 ~ +20°C • 微量水分测量
• 精度 ± 2°Cdp (± 3.6°F) • 干燥机露点监测
• 校验证书(NPL, NIST)
EA2-TX-100-HD技术参数
量程范围 (dp) -100 ~ +20°C (-148 ~ +68°F)
精度(dp) ± 2°C (± 3.6°F)
响应时间 5 分钟 T95 (干到湿)
重复性 0.5°C (0.9°F)
校准 可追溯 13 点校准证书
电气参数
输出信号 4-20 mA (两线制连接，电源)
用户可配置超出量程
输出单位 露点、水分含量 ppmV
模拟输出范围 露点：-100 ~ +20°C (-148 ~ +68°F)
气体水分含量：0-3000 ppmv
根据要求可提供非标准输出
电源电压 12-28 VDC
负载 Max 250 Ω @ 12 V (500 Ω @ 24 V)
功率 最大 20 mA
CE 认证 证书
操作规格
操作温度 -40 ~ +60°C (-40 ~ +140°F)
操作压力 最大 45 MPa (450 barg / 6500 psig)
流量 1 ~ 5 Nl/min (2.1 ~ 10.6 scfh)安装在标准
取样套筒， 0 ~ 10 m/sec (0~32.8 ft/sec)
顺向接入
温度系数 工作温度范围内的温度补偿
技术规格
防护等级 按标准 IP66
BS EN 60529:1992, 按防护标准 NEMA 4
NEMA 250-2003
外壳材料 不锈钢
尺寸 132mm x ø27mm (5.19” x ø 1.00”)
过滤器（传感器保护） 标准： HDPE 保护层<10 μm
可选：316 不锈钢烧结保护层<80 μm
过程连接和保护 5/8” – 18 UNF
316 不锈钢
重量 150g (5.29oz)
电气连接 Hirschmann GDS 系列 (DIN 4350-C)
故障情况 环境 输出
（出厂设置） 传感器故障 23 mA
超量程过低 4 mA
超量程过高 20 mA
尺寸:5/8”密封接口,1/8” NPT 55.2mm 5/8”-18 UNF 5/8”-18 UNF
可选取样套筒见订单代码上的附件和备件
电气连接
4-20mA 两线制连接
Pin 1 4-20 mA
Pin 3 POWER
请注意：密析尔仪表的产品会持续改进，技术指标如有变
